安全・簡単・確実の安全機能付ポンプ操作盤「e-モニタ」

e-モニタ

安全機能付ポンプ操作盤「e-モニタ」

多機能でありながら簡単操作を実現した「e-モニタ」が現場活動において、高い安全性と確実性を発揮し、万が一の事故から消防隊員を守ります。

e-モニタ
基本機能
自動揚水装置とチェックモニタ装置で構成され、揚水準備のチェックをはじめ、 エンジンを最適な回転速度に制御、センサで揚水不可の原因等の感知など、ワンタッチ操作で揚水の自動化を実現します。


「安全」万一に備えた安全機能

いつでも安全にご使用いただけるよう、各種の安全機能を設定しています。

流量表示色分け機能
流量によって表示色が変化し、また、筒先人員の目安がアイコン表示されることで、現在の流量の把握や流量変化による危険察知が容易となり、安全な放水が可能。
流量計表示
表示色
流量範囲 (L/min)
説 明
400L/min
0 ~ 450

筒先を1人で持ち放水を行うことができる流量範囲であることを示します。

500L/min
451 ~ 600

筒先を2人で持ち放水を行うことができる流量範囲であることを示します。

800L/min

601 ~ 2400

流量が大きく筒先を2人で持っても放水を行うことが困難な流量範囲であることを示します。

上限圧力設定機能
吐水パイプ内の圧力が予め設定した圧力以上にならないように、自動的に圧力(エンジン回転数)を制御。
上限回転制御機能
スロットルダイヤルが上限回転値以上になると、それ以上スロットルダイヤルを加速方向に回してもエンジン回転数が上昇しないように制御。
放水反動力表示機能
ポンプ圧力、ノズル径、ホース本数を入力することでノズルの放水反動力を算出・表示。
マンションや路地、林野でのホース延長時に筒先の隊員を目視できない場合でも、筒先の反動力を予測し、反動による事故を抑止。
※本機能は実際の反動力を表示するものではありません。あくまでも放水時の目安としてご使用ください。
緊急時減圧機能
ポンプの運転中に真空ポンプ停止スイッチを押すと、エンジン回転が自動的にアイドリングまで低下。
スロットル固定機能
スロットルダイヤルに手や物をぶつけた際のエンジン誤作動を防止。
ホース耐圧警報機能
放水圧がホース耐圧以上になると警報を発し、警報灯を表示し、エンジン回転を制御、ホースの破裂事故を未然に防ぐ。
ダイアグ機能
圧力計や流量計などのエラーを感知し、その履歴を記録する。
アラーム内容表示機能
運転条件の確認や安全機能作動などの種類によって色を分けてアラームを表示。また、アラーム内容の説明と対処法を文章で表示(アラーム内容による)。
アラーム内容表示
アラーム内容表示
アラーム内容表示
アラーム内容表示
ページのトップへ戻る

「簡単」機能集約による簡単操作

わかりやすいグラフィック表示によって簡単に状況を把握することができます。操作に迷うことなく迅速な活動が可能になります。

オールインワン設計
圧力計・連成計・スロットルダイヤル・液晶カラーモニタ(流量計/積算計/流量表示/反動力表示/アワーメーター等)を一体化したオールインワン設計。優れた操作性と操作盤の省スペース化を実現。
すべての情報は多目的高輝度カラーモニタ上に
・直感的でわかりやすいグラフィック表示、画面は目的に応じて切り替え可能。
・コントラストをはっきりさせた高精細液晶画面で視認性に優れた文字を表示。
・タンク水量、薬液量、エコサークル切り替えスイッチ等、オプション仕様の表示もカラー液晶モニタに一体表示。
・CAFS装置も各種設定から放水準備までを操作可能。(CAFS装置搭載車両の場合に限る)
・取扱説明や点検方法もモニタ上で確認できる。
メイン画像
流水状態

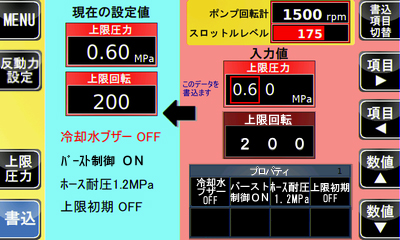

各種設定画面
各種設定画面
取扱説明・点検方法画
ポンプ取説画面


「確実」間違いのない操作で確実に

反射しにくい高精細液晶画面により、昼夜問わず画面が見やすくなりました。押しボタン式の採用により手袋をしていても確実な操作が可能です。

パネルスイッチ
電子圧力計・連成計
・視認性の良い電子圧力計・連成計
振動・キャビテーションに対して表示精度が高く、視認性に優れたφ100の電子圧力計・連成計を装備。(ステッピングモータ採用)
・夜も見やすい透過光照明付
・連成計は負圧側を拡大表示するリタード式
・電子メータと操作ユニットが分離可能
  • 電子式圧力計
    ▲圧力計
  • 電子式連成計
    ▲連成計
7インチ高輝度液晶カラーモニタ
・直射日光下でも画面が見やすい高輝度TFT液晶を採用
・自動調光機能で最適な明るさに自動調整
電子式スロットル装置
・電子制御(エンコーダ)による精度の高いスロットル操作が可能
・車体の左右に関わらず同回転方向でのスロットル操作を実現
・スロットル位置表示機能により、スロットルの開度を扇形の面積で表示
スロットル位置表示

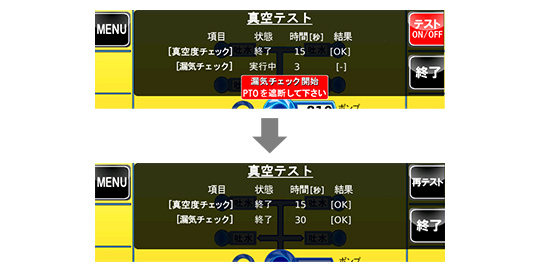

真空テストモード
表示された手順に沿って操作することで、真空度と漏気の有無を自動診断
真空テストモード
落水アラーム機能
揚水後、一定時間以上落水状態にある場合にアラームを表示
充実したメンテナンス画面
モニタ内でバッテリ電圧、オイル交換日、オイル量の確認・管理が可能
メンテナンス画面

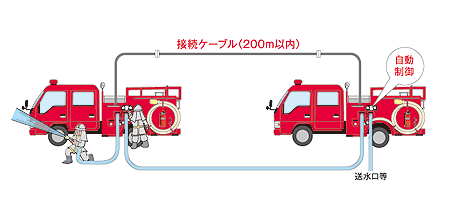

オプション

自動調圧機能
吸水・吐水条件等の変化に関わらず、水ポンプの圧力を一定に保つ。
放水可能時間表示
タンク放水が可能な時間を表示することで、放水の時間管理が可能。
吸水圧力警報
スロットルを上昇させているのに圧力が上がらない場合などに警報を発することで異常を伝える。
PTOスイッチ
タンク吸水コック開閉表示灯
タンク吸水用開閉ロックの状態を表示。ランプが点灯しているときは開状態、消灯しているときは閉状態を示す。
PTOスイッチ
e-モニタ内にPTOスイッチを設置。
運転席内でPTOスイッチを押し忘れた場合でも直ぐにPTOを入れることができる。
PTOスイッチ
タンク水量計
タンクの水量を表示。水量に応じて水量計のバー表示が変化。
また、あと何分放水可能か表示も可能。
タンク水量計
DPRインジケータランプ
シャシの運転席で出力される排ガス浄化装置(DPR)のインジケータランプの点灯・点滅を表示。
放水表示画面

諸元

寸法 幅385mm×高さ250mm
環境仕様 使用温度 -30~60℃
保存温度 -30~80℃
保護等級 IP65
スロットル 入力部 エンコーダ
出力部 電圧駆動
圧力計 0~3.5MPa φ100 ステッピングモータ駆動
連成計 -0.1~2.0MPa φ100 リタード式 ステッピングモータ駆動
表示部 7.0型 TFTカラー液晶
操作部 真空ポンプ作動スイッチ
真空ポンプ停止スイッチ・アイドリングスイッチ(オプション)
PTO作動スイッチ
